Przełączniki czasowe są doskonałym pomocnikiem do sterowania czasem oświetlenia i wentylatorów w łazienkach, toaletach i klatkach schodowych.

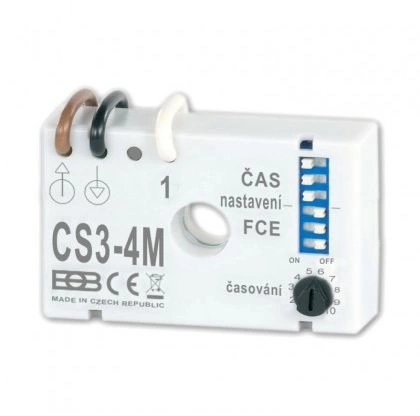

Przełącznik pod CS3-4M jest w obwodzie neutralnym i ma osiem funkcji przełączających.
PARAMETRY TECHNICZNE:
Napięcie zasilania: 230 V / 50 Hz
Obciążenie rezystancyjne: 15 - 200 W
Obciążenie indukcyjne: 15-100 VA
Przełącznik pod CS3-4M jest w obwodzie neutralnym i ma osiem funkcji przełączających.
PARAMETRY TECHNICZNE:
Napięcie zasilania: 230 V / 50 Hz
Obciążenie rezystancyjne: 15 - 200 W
Obciążenie indukcyjne: 15-100 VA
Nie nadaje się do diod LED
Element przełączający: triak
Regulowany czas: 1 s - 20 godz.
Liczba dekad: 4
Temperatura pracy: od 0 ° C do 35 ° C
Funkcje CS3-4M:
jest wielofunkcyjnym przekaźnikiem czasowym do sterowania rezystancyjnych (żarówek) i obciążeń indukcyjnych (wentylatory) z możliwością montażu pod przełącznikiem oraz w okablowaniu bez przewodu neutralnego.
Osiem funkcji CS3-4M:
- przerwane opóźnienie czasowe
- opóźnione wyłączenie (podobne do CS3-1)
- przekaźnik wielokrotny z blokadą
- Przekaźnik czasowy bez możliwości blokowania
- przekaźniki impulsowe (sterowanie wielopunktowe)
- opóźnione przełączanie
- opóźnione włączanie i wyłączanie
- migacz
Wielką zaletą jest ustawienie czasu liniowego (w przybliżeniu za pomocą przełącznika, drobnego trymera), okablowanie bez zerowych przewodów i ustawienie 8 następujących funkcji.
Objaśnienie funkcji CS3-4M:
1. Przekaźnik czasowy przerywany
Przełączanie obciążenia i czasu następuje po naciśnięciu przycisku. Ponowne naciśnięcie przycisku w czasie może wyłączyć ładowanie.
2. Opóźnione wyłączanie (podobne do CS3-1)
Obciążenie zostaje włączone po zwolnieniu przycisku, a po upływie czasu obciążenie zostaje wyłączone.
3. Wielokrotny przekaźnik z blokowaniem
Liczba naciśniętych przycisków (maksymalnie 5x) zwielokrotnia ustawiony czas. Po szóstej czas jest resetowany. Jeśli przycisk zostanie naciśnięty na około 3 sekundy podczas pomiaru czasu, obciążenie zostanie dezaktywowane.
4. Zegar bez przerwania
Przełączanie obciążenia i czasu następuje po naciśnięciu przycisku. Po upływie czasu obciążenie wyłącza się.
5. Przekaźniki impulsowe (sterowanie wielopozycyjne)
Naciśnięcie przycisku powoduje przełączenie obciążenia, a naciśnięcie następnego przycisku powoduje wyłączenie obciążenia. Długość przycisku nie jest ważna.
6. Opóźnione przełączanie
Naciśnięcie timera opóźni ustawiony czas (opóźnienie), a następnie obciążenie zostanie włączone, dopóki przycisk nie zostanie wyłączony.
7. Opóźnione wyłączanie i wyłączanie
Po naciśnięciu przycisku opóźnienie jest opóźnione, a następnie następuje przełączenie obciążenia. Po rozładowaniu ładunek wyłączy się z takim samym opóźnieniem.
8. Migacz
Jeśli przycisk jest na stałe włączony, obciążenie włączane jest w odstępach czasu 1: 1
